●熱熔型塑料排水板Ⅰ/Ⅱ/Ⅲ性能指標與檢測依據
排水板根據捶板深度的需要，產品可分為Ⅰ、Ⅱ、Ⅲ共三種規格，排水板是帶狀復合型結構，芯層是擠出成型的塑料芯板，是排水板的骨架和通道，其斷
面呈并聯十字，由35/34條槽組成，寬98mm，厚4.5-5.5mm。芯板外部熱復合特制無紡布，它起著隔土濾膜作用。
|
序號 |
項目 |
單位 |
整體熱熔排水板性能指標 |
檢測依據 |
|||||
|
規格型號與性能指標 |
檢測條件 |
||||||||
|
I |
Ⅱ |
Ⅲ |
|||||||
|
1 |
物理性指標 |
幾何尺寸 |
寬 |
mm |
98±1 |
98±1 |
98±1 |
|
JT/T521-2004 |
|
厚 |
mm |
≥4.5 |
5.0 |
5.5 |
|
同上 |
|||
|
2 |
材料 |
芯板 |
|
聚烯烴改性 |
|
|
|||
|
濾膜 |
|
特制無紡布 |
|
|
|||||
|
g/m2 |
100 |
100 |
100 |
|
GB/T13762-1992 |
||||
|
3 |
排水板復合體質量 |
G/m |
120 |
140 |
160 |
|
參GB/T13762-1992 |
||
|
4 |
復合體力學指標 |
復合體縱向干態 |
KN/板寬 |
≥2.5 |
2.8 |
3.0 |
延伸率10%時的整板寬 |
JT/T521-2004 |
|
|
5 |
復合體縱通向量 |
cm3/s |
≥60 |
70 |
80 |
側壓力350kPa, i=1 |
JT/T521-2004 |
||
|
6 |
復合體縱向干態 |
cm3/s |
≥40 |
50 |
60 |
側壓力350kPa, i=1 |
參照歐洲標準CEN/TC 288W1 |
||
|
7 |
復合體橫向水系數 |
1/S |
≥1.0×10-1 |
≥1.0×10-1 |
≥1.0×10-1 |
水中浸泡24小時后檢測 |
科研標準 |
||
|
8 |
復合體縱向舌形 |
N |
≥60 |
70 |
80 |
|
參GB/T39172-1997 |
||
|
9 |
復合體刺破強度 |
N |
≥400 |
450 |
500 |
|
SL/T235-1999 |
||
|
10 |
復合體抗彎折性能 |
|
排水板對折5次不斷不裂 |
試件尺寸：縱向裁取 |
參照GB/T17688-1999或科研標準 |
||||
|
11 |
濾膜指標 |
濾膜滲透系數 |
cm/s |
5×10-3 |
水中浸泡24小時后檢側 |
JT/T521-2004 |
|||
|
12 |
濾膜等效孔徑 |
Mm |
75 |
以095計 |
JT/T521-2004 |
||||
|
13 |
濾膜抗拉強度 |
縱向干態 |
N/cm |
30 |
延伸率10%時的強度 |
JT/T521-2004 |
|||
|
橫向濕態 |
25 |
延伸率15%時的強度 |
|||||||
●巖土工程
江蘇省建湖縣鹽城市涌泉排水板有限公司是專業進行軟土地基和超軟土地基加固處理的施工企業，始建于一九九五年。注冊資金1000萬元，現有固定資產1500多萬元。各類施工設備100多臺套。其中主要設備塑料排水板水上施工設備3臺套、塑料排水板打樁機28臺套，深攪樁設備10臺套、真空予壓設備80臺套，總功率1790千瓦。現有員工人數600多名。其中高級工程師1人，工程師11人，初級技術職稱30人以上，熟練操作工430多人，具有多種地基處理的技術手段和較強的施工能力。被評為省重合同守信用企業。
且在用塑料排水板進行軟基加固處理工程施工中，唯一能做到塑料排水板生產、施工以及水上施工一條龍服務的企業。用真空予壓法固結地基，在國內諸多工程成功運用。受到權威設計部門的一致好評。
●施工規程
施工設備
1、塑料排水板施工設備的性能應符合下列規定：
a、接地壓力與處理地基的承載力相適應；b、導架高度、打設能力滿足打設深度要求；c、機架垂直度調節方便； d、施工安全，進退、橫移靈活定位準確；e、打設塑料排水板及上拔套管速度快，且易于控制打設深度。
2、塑料排水板施工機械的行進方式宜采用履帶式、步履式或軌道式。
3、打設機打設動力可采用振動式或液壓式，在對振動敏感區段，如不穩定邊坡附近等，不宜采用振動式。
4、打設塑料排水板應采用套管式打設法；套管宜用扁形、菱形或圓形，其斷面形狀和尺寸應滿足打設垂直度、深度等封套管強度及硬度的要求，并應減少對地基產生擾動。對小型臨時工程，當打設深度小于5m、地基土顆粒細且均勻、排水強度Cu小于lOKPa、塑料排水板無須套管保護也可毫無損傷地插入地基設計深度時，可考慮采用簡易的不加套管的裸打法。
5、套管下端應設置管靴，其材料可先用鋼板、鋼筋、混凝土或硬質塑料等，形式可根據經驗或試驗確定。
旋工準備
1、塑料排水板施工之前必須編制施工組織設計。
2、施工技術人員應在施工前做好下列準備工作：
a、對現場施工條件進行全面了解，掌握施工現場全面情況及特點；b、熟悉設計文件、地質資料；c、接受建設單位移交的測量控制基準點；d、劃分出面積為0.5-3萬m2的施工區段，標出分界線，編制安排打設順序；e、根據地質情況和打設機的接地壓力、行走特性等編制地基表層處理方案。
3、塑料排水板施工現場應做好下列準備工作：
a、拆除施工作業區及周圍的障礙物；b、平整場地，并根據建設單位提供的測量控制基準點進行場地高程測量；c、布設施工測量基線，按施工圖施工區域邊界線，并辦理驗收手續；d、鋪設施工機械進出現場的施工便道；e、結合施工機械作業和行走需要鋪設排水砂墊層，并測量平整后的高程，施工中避免混入泥土、雜物，砂料的滲透系數、顆粒級配及含泥量等滿足設計要求；f、按設計分區放各區邊界線，分區測量定出板位并作好標記，板位偏差不宜大于±30mm，且每區段的塑料排水板總量應與設計要求數量相同。
施工
1、兼排水板施工宜在鋪設砂墊層后按下列順序進行：
a、根據打設板位標記進行打設機定位；b、安裝管靴；c、沉設套管；d、開機打設至設計標高；e、提升套管；f、剪斷塑料排水板；g、檢查并記錄板位等打設情況；h、移動打設機至下一板位。
2、打設機定位時，管靴與板位標記的偏差應控制在±70mm范圍內。
3、打設過程中應隨時注意控制套管垂直度，其偏差應不大于±1.5%。
4、必須按設計要求嚴格控制塑料排水板的打設標高，不得出現淺向偏差；當發現地質情況變化，無法按設計要求打設時，應及時與現場監理人員聯系并征得同意后方可變更打設標高。
5、打設塑料排水板時嚴禁出現扭結、斷裂和撕破濾膜等觀象。
6、打設時回帶長度不得超過500mm，且回帶的根數不宜超過總根數的5%。
7、剪斷塑料排水板時，砂墊層以上的外露長度應大于200mm。
8、應檢查每根板的施工情況，當符合驗收標準時方可移機，打設下一根，否則須在鄰近板位處補打。
9、打設過程中應逐板進行自檢，并按要求作好施工記錄，塑料排水板施工原始記錄表見附錄B。
10、打入地基的塑料排水板宜為整板，長度不足需要接長時按附錄C規定的方法與要求進行。
11、一個區段塑料排水板驗收合格，應及時用砂墊層砂料仔細填滿打設時在板周圍形成的孔洞，并將塑料排水板埋置于砂墊層中。
填裝沙袋以便于隔離真空預壓試驗區與吹淤場

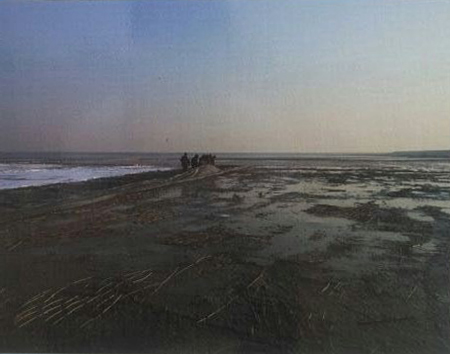

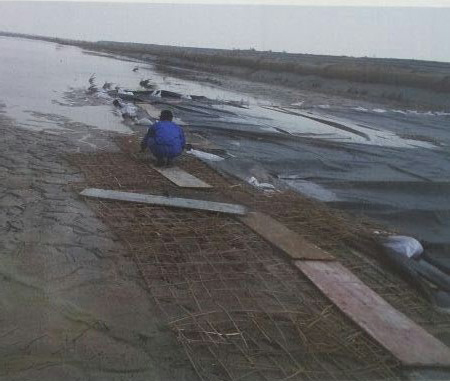

利用模板行走鋪設荊芭
鋪設編織袋

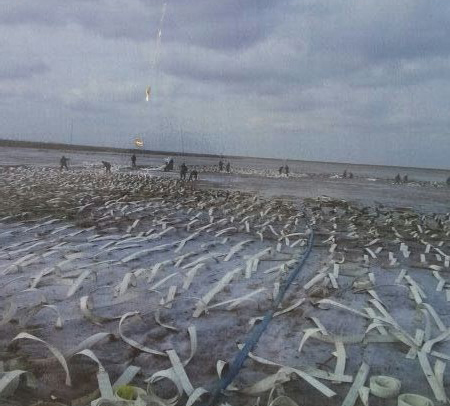

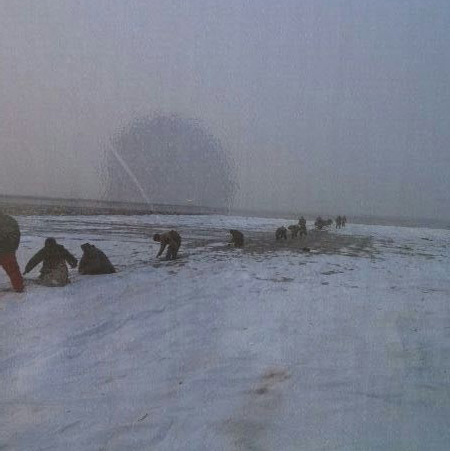

人工插排水板

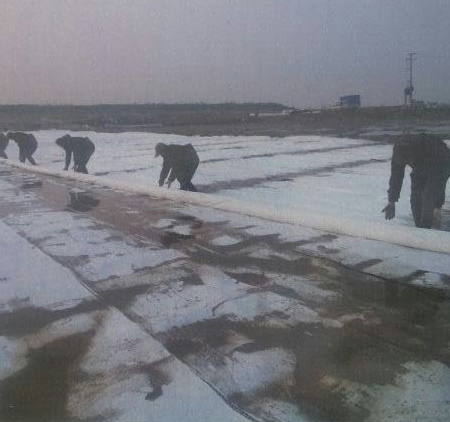

一層無紡?fù)凉げ?/p>
三維土工網鋪設

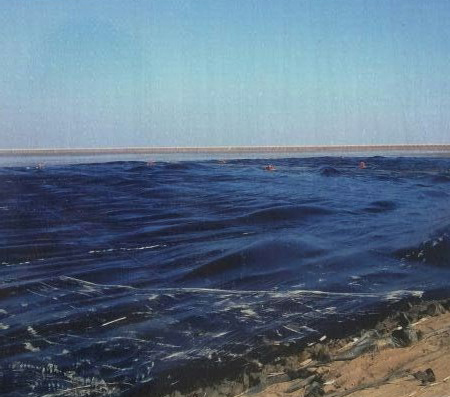

密封膜鋪設

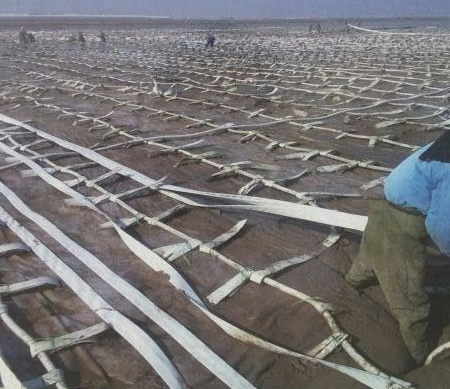

布置水平塑料排水板

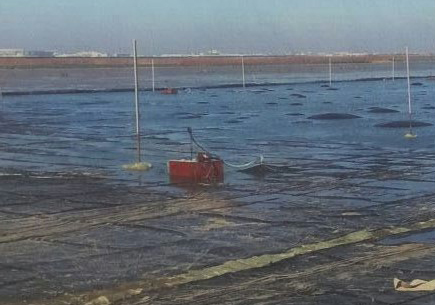

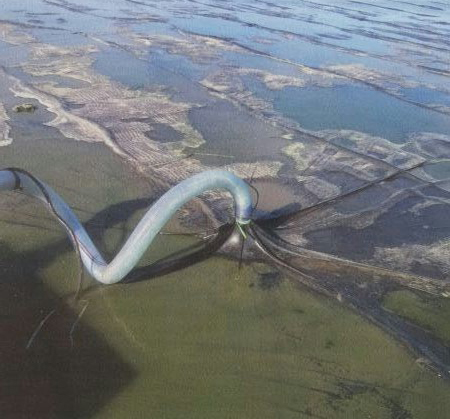

安裝膜下抽氣裝置
布置沉降觀測點
真空預壓準用潛水電機數據

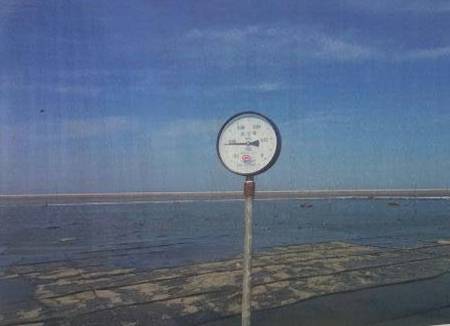

安裝真空壓力表
用導軌及推車運送沙袋填筑圍堰
